Vous disposez de la fibre Free et changez de Freebox ? Tout savoir sur les branchements à prévoir.
Quelle Freebox installez-vous à la place ?
Votre installation actuelle comprend-elle un boîtier fibre tel que celui-ci ?
Vous remplacez votre :
Par une :
Présence d'un boîtier fibre :

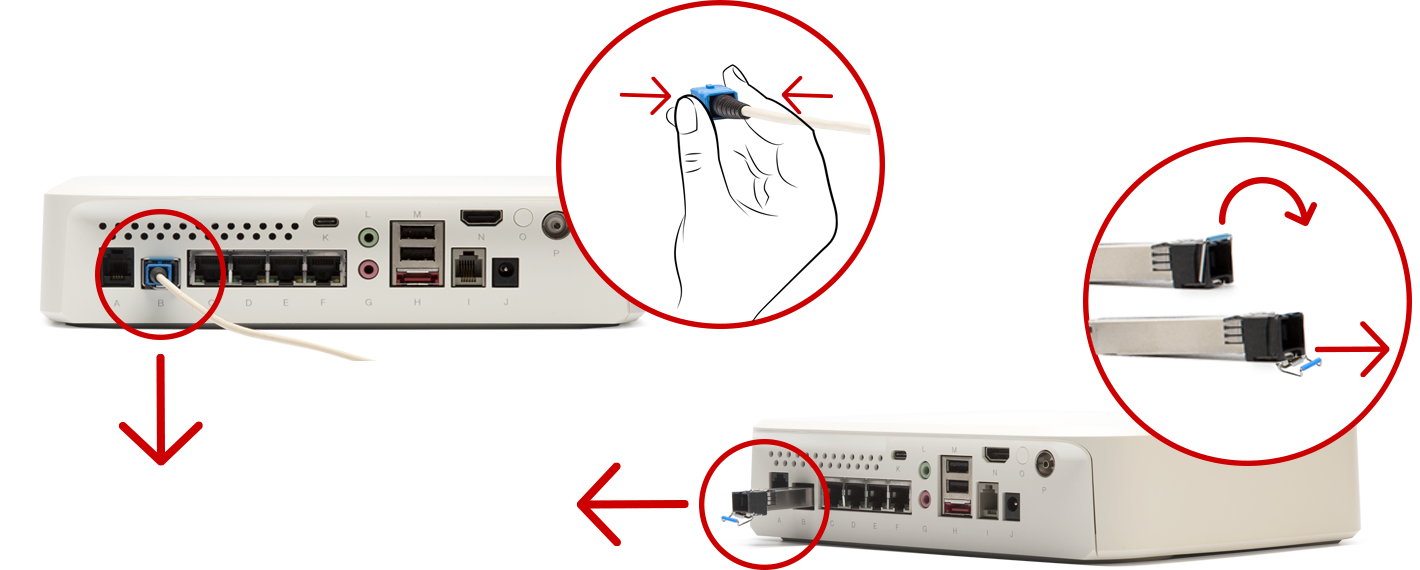

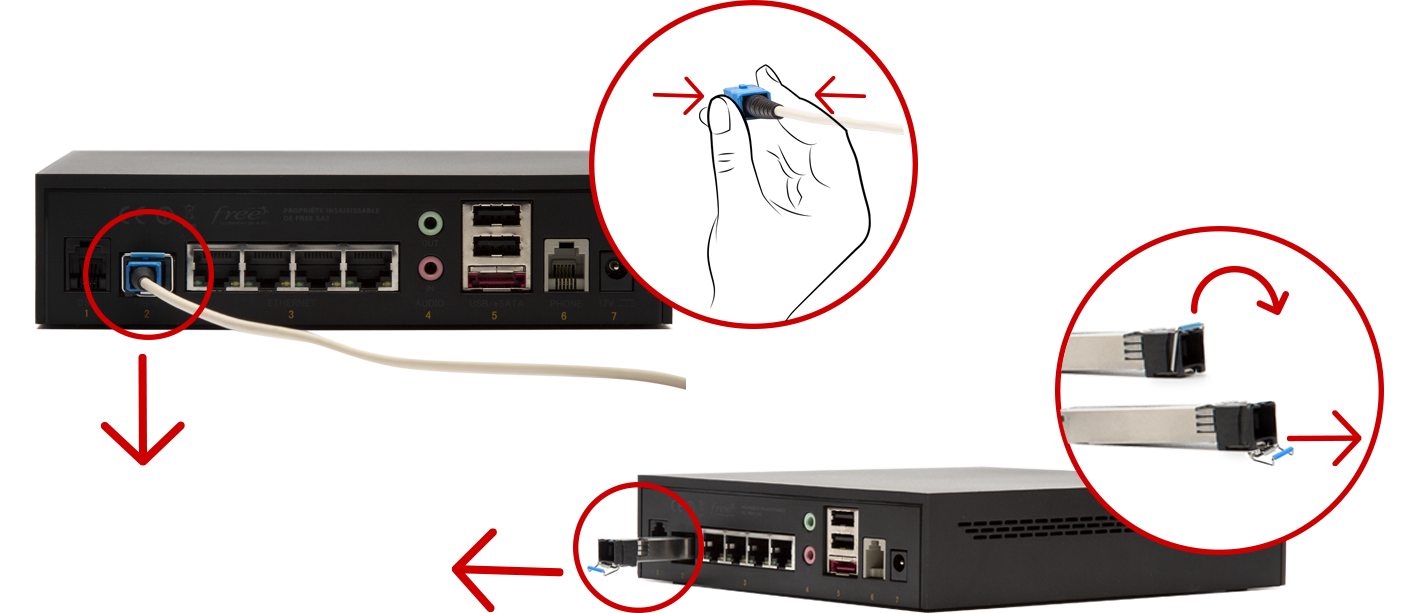

- Retirez d'abord l'embout bleu (jarretière optique) en tirant doucement sur le corps bleu lui-même, puis sortez ensuite le "tiroir" (module SFP) en tirant sur la languette de couleur qui se trouve sur le dessus :

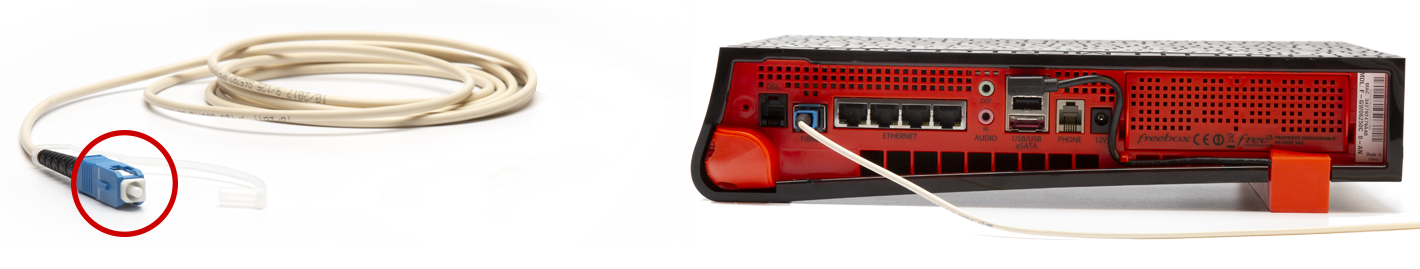

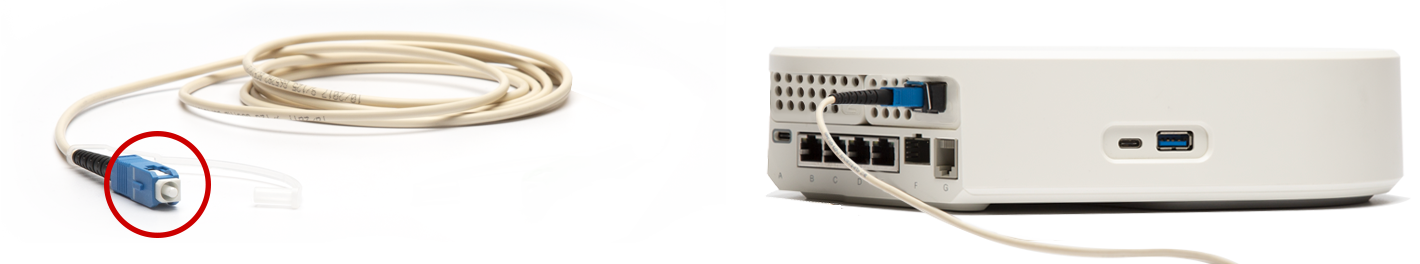

- Voici les éléments une fois retirés :

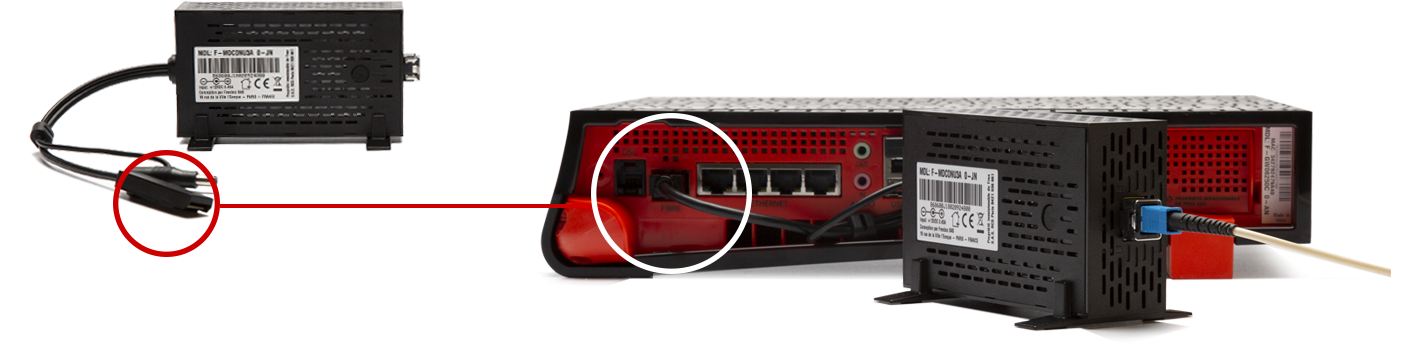

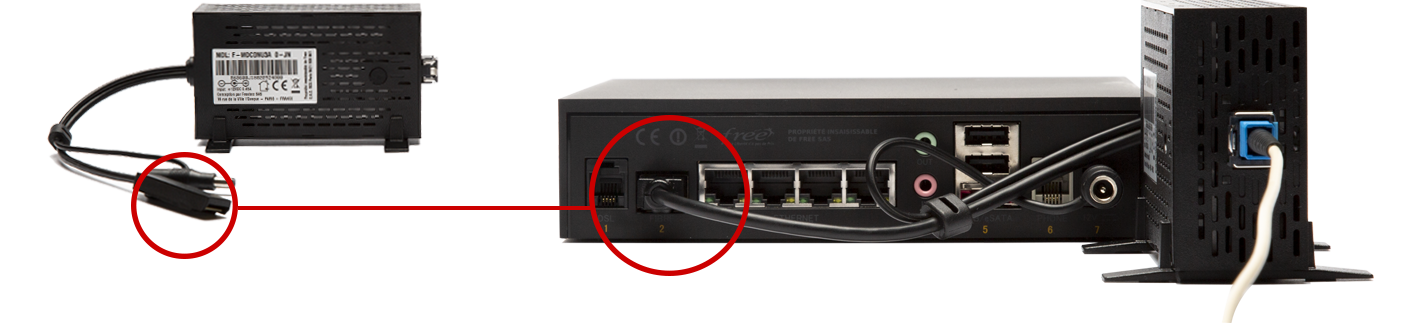

- Débranchez les connecteurs de votre convertisseur au dos de votre Freebox comme indiqué ci-dessous :

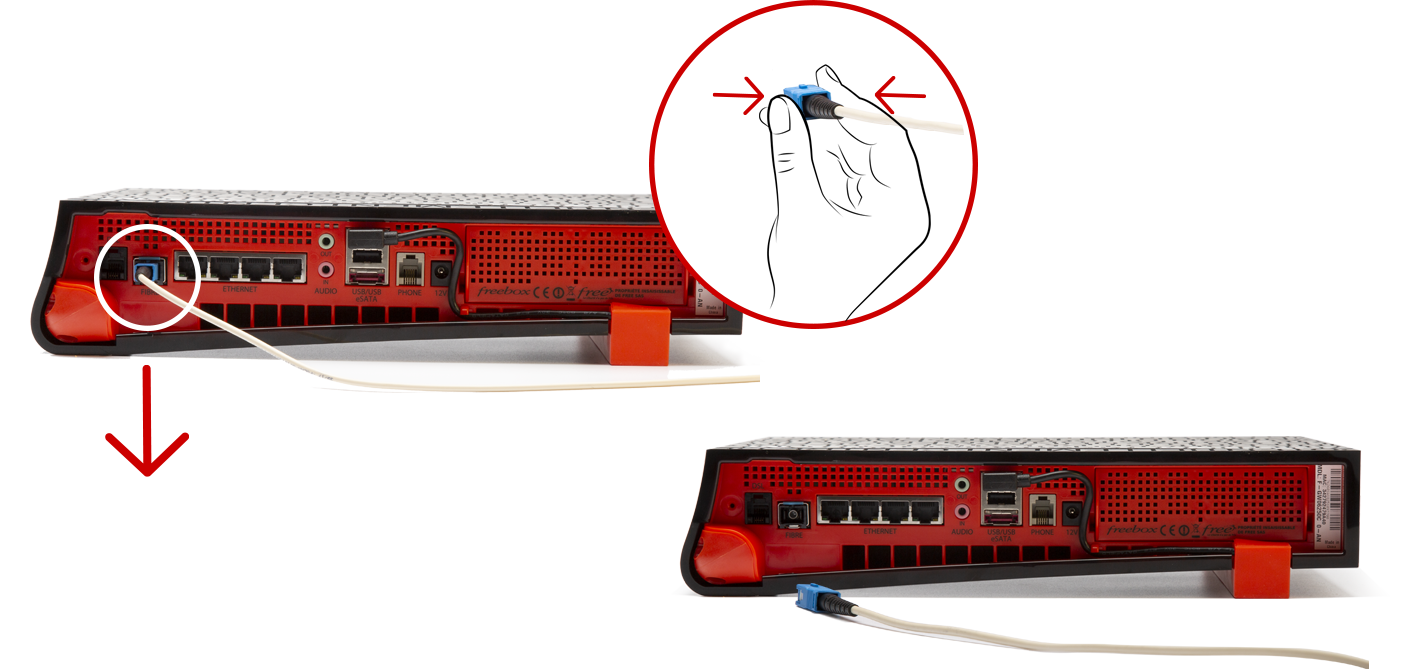

- Retirez l'embout bleu (jarretière optique) en tirant doucement sur le corps bleu lui-même :
-

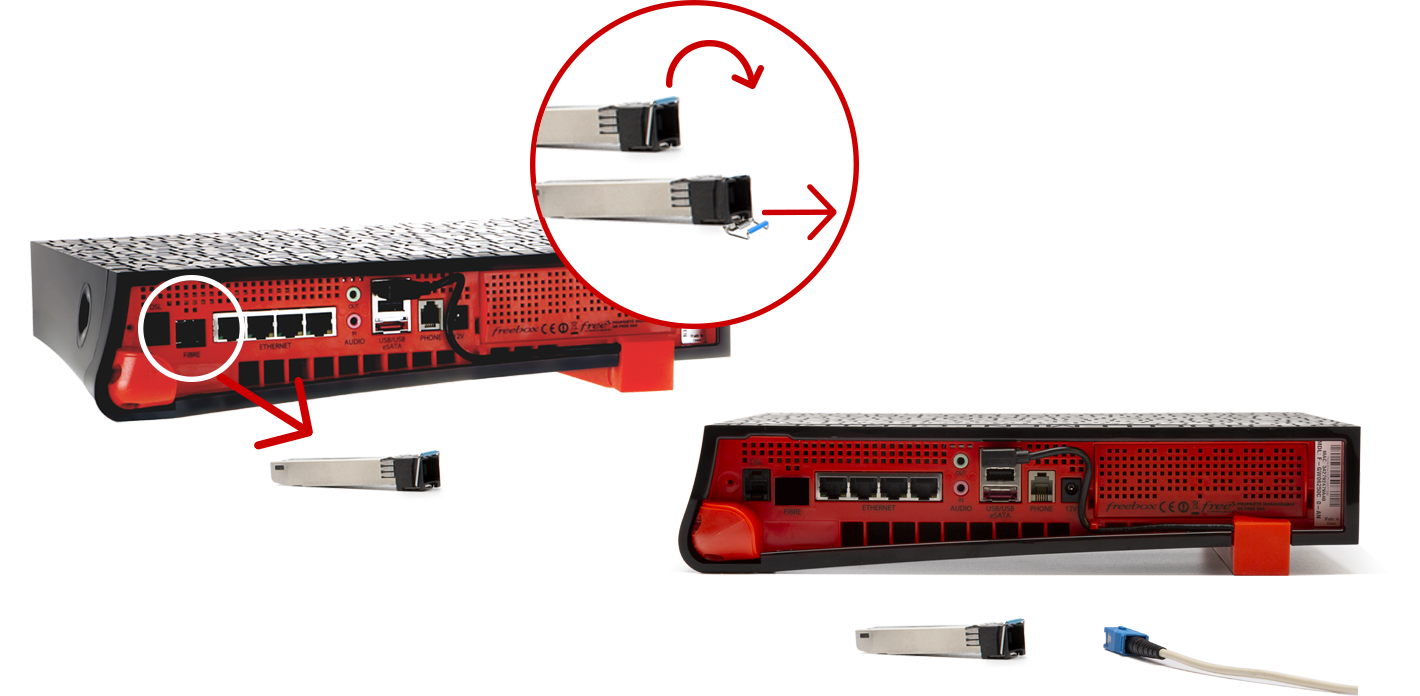

Sortez ensuite le "tiroir" (module SFP) en tirant sur la languette de couleur qui se trouve sur le dessus :

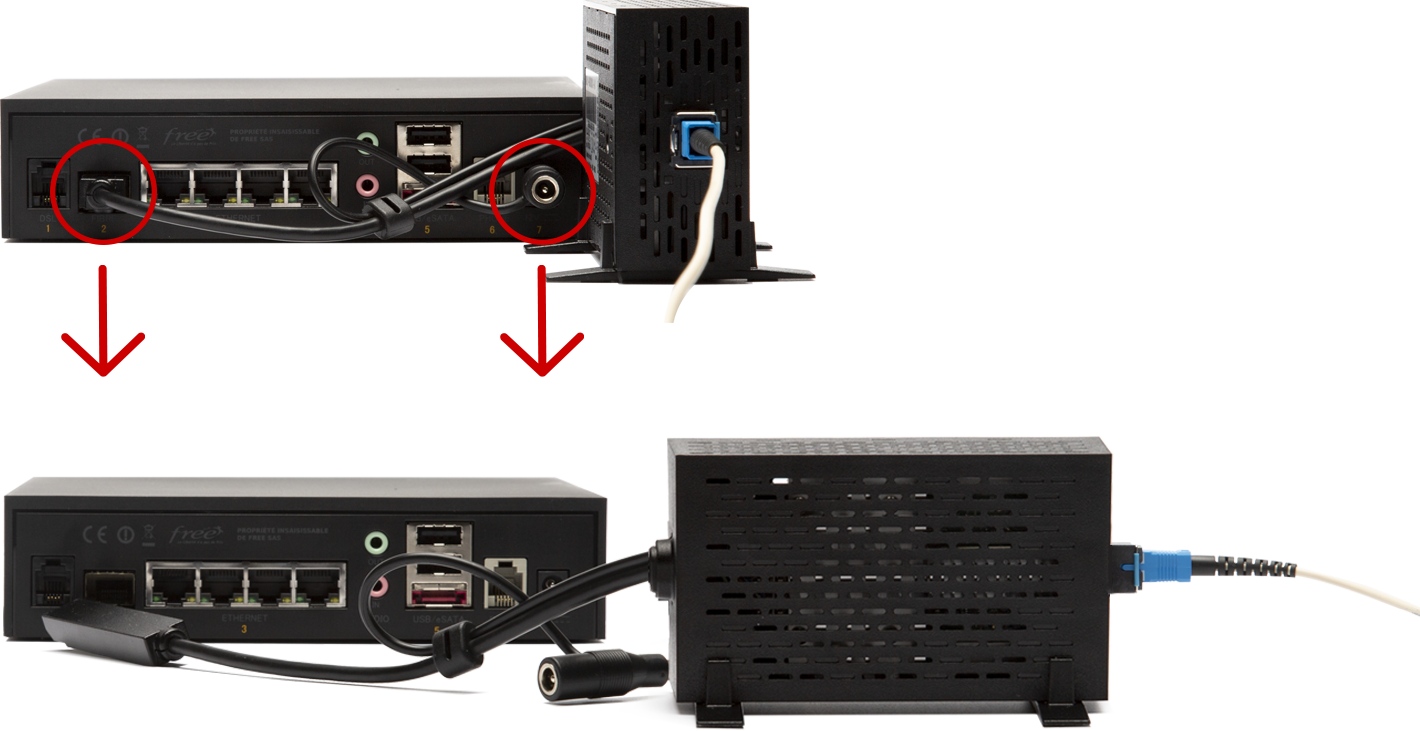

- Retirez le connecteur noir FIBRE ainsi que l'alimentation.
-
Retirez l'embout bleu (jarretière optique) en tirant doucement sur le corps bleu lui-même.
Sortez ensuite le "tiroir" (module SFP) en tirant sur la languette de couleur qui se trouve sur le dessus.

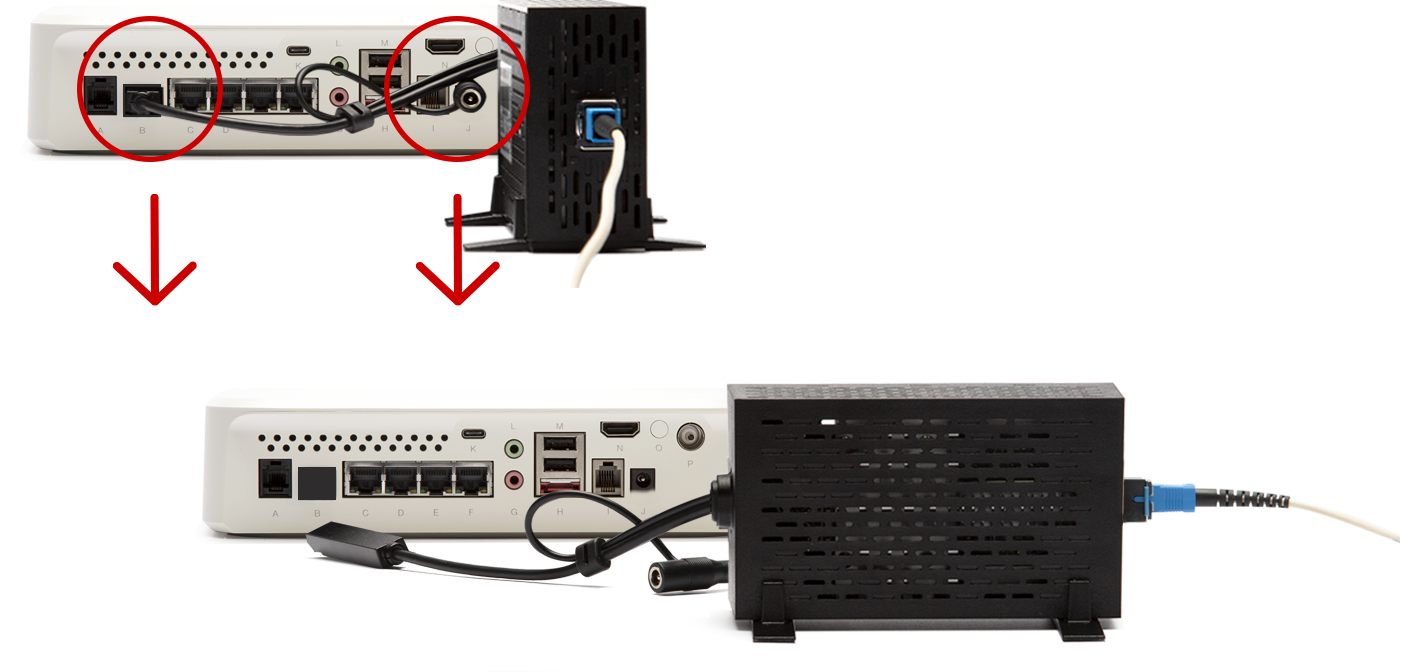

- Pour se faire, retirez le connecteur noir FIBRE ainsi que l'alimentation (port J).

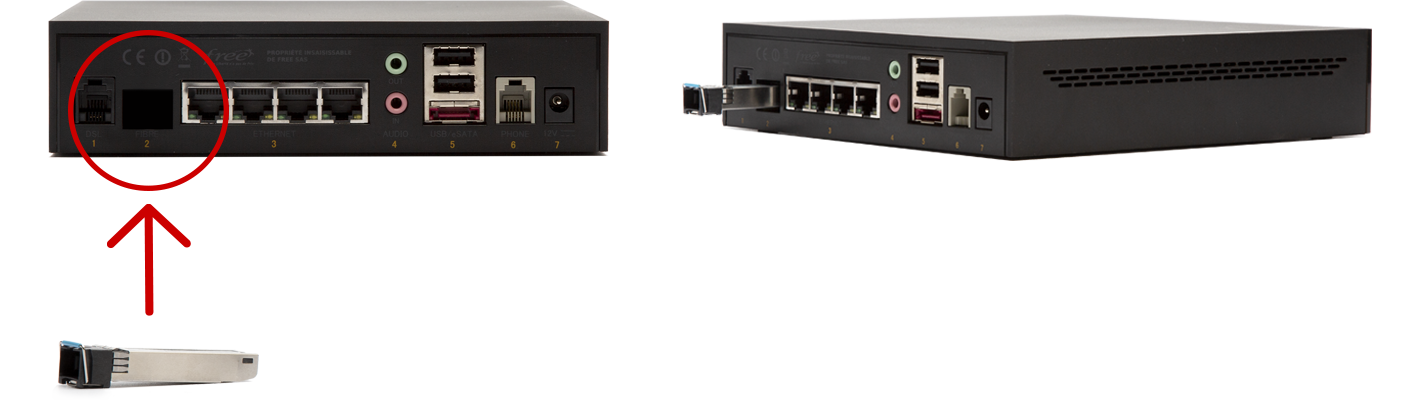

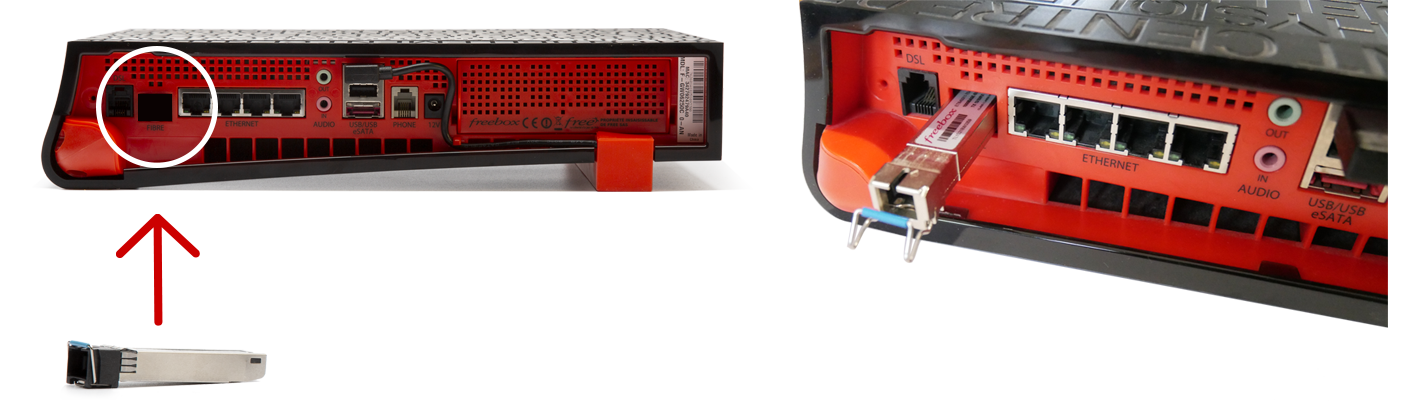

- Insérez le module SFP dans le port numéroté 2 au dos de la Freebox. La languette de couleur doit être située vers le haut et le module doit être enfoncé jusqu'au bout :
- Insérez ensuite le connecteur bleu préalablement retiré de votre ancienne Freebox dans le module SFP que vous venez d'insérer. Un petit détrompeur (situé vers le haut) vous permet de l'enfoncer dans le bon sens :

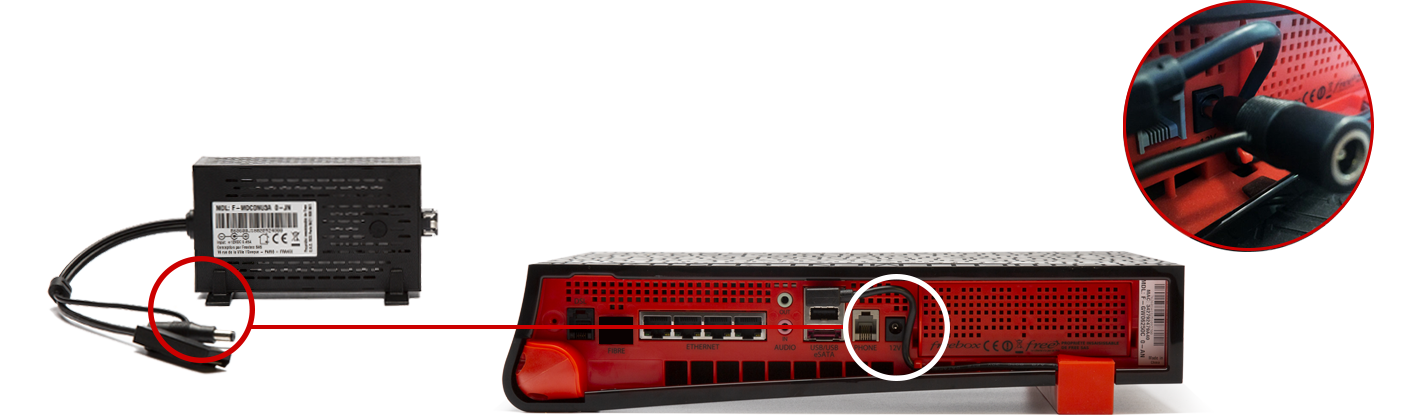

Munissez-vous du convertisseur que vous avez débranché de votre ancienne Freebox et raccordez-le à votre nouvelle Freebox de la manière suivante :

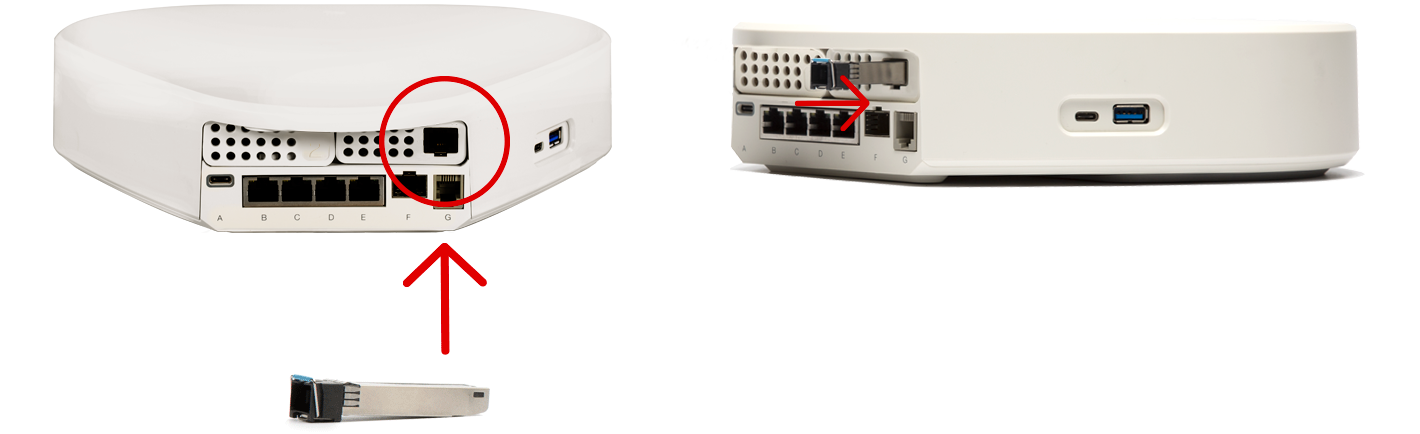

- Insérez le module SFP dans le port Fibre au dos de la Freebox. La languette de couleur doit être située vers le haut :
- Insérez le connecteur bleu de votre jarretière optique dans le module SFP. Un petit détrompeur (situé vers le haut) vous permet de l'enfoncer dans le bon sens :
Munissez-vous du convertisseur que vous avez débranché de votre ancienne Freebox et raccordez-le à votre nouvelle Freebox de la manière suivante :
- Insérez le connecteur bleu de votre jarretière optique dans le module situé au dos de votre Freebox. Un petit détrompeur (situé vers le haut) vous permet de l'enfoncer dans le bon sens :
- Munissez-vous du module SFP (tiroir) présent dans le "kit fibre" et insérez le dans l'emplacement prévu au dos de votre Freebox (languette de couleur vers le haut) :
- Insérez ensuite le connecteur bleu préalablement retiré de votre ancienne Freebox dans le module SFP. Un petit détrompeur (situé vers le haut) vous permet de l'enfoncer dans le bon sens :
