Connecter un périphérique de stockage USB (disque dur externe, clé...)

Pourquoi ? Quels périphériques brancher ? Quels médias compatibles ?

La Freebox Revolution vous permet d'y raccorder un total de 4 périphériques de stockage USB, dans l'optique de bénéficier d'espace disque supplémentaire.
Les périphériques USB viendront en effet s'ajouter au disque dur interne du Freebox Server (capacité de 250 Go).
Les types de périphériques suivants peuvent être raccordés aux boîtiers Freebox :

  • Disque dur externe USB
  • Clé USB
Il est également possible de connecter un périphérique de stockage eSata.

Tout comme le disque dur intégré au Freebox Server, le périphérique de stockage externe USB vous permettra de déposer des fichiers vidéo que vous pourrez visionner sur votre téléviseur.

Le disque dur / la clé USB doit être formaté(e) à l'aide de l'un des systèmes de fichiers suivants :

  • FAT32 (ou FAT16), limitation de 4 Go maximum par fichier
  • HFS et HFS+
  • NTFS
  • Ext4 (RW)
  • XFS

Les périphériques actuels sont généralement tous compatibles.

Médias compatibles :

  • Formats de lecture de photos : GIF, JPEG, PNG
  • Formats de lecture de musique : MP1, MP3, MPEG4 AAC
  • Formats de lecture de vidéos : Prise en charge des codecs
    H.264/MPEG-4 AVC, MPEG-1, MPEG-2, MPEG-4, VC1, DivX

Comment brancher le périphérique puis comment le parcourir ?

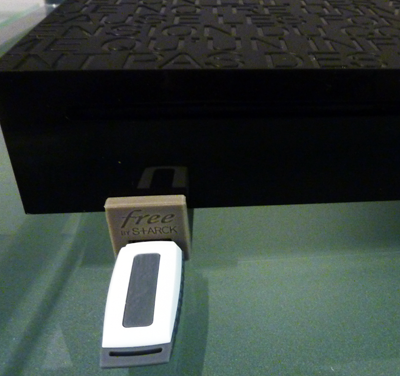

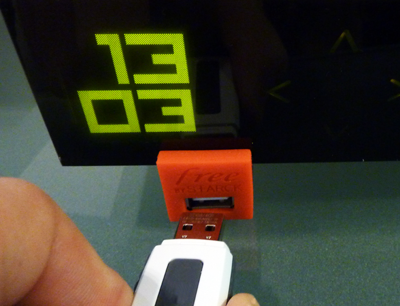

  • Exemple de branchement (clé USB)
    Exemple de branchement (clé USB)
  • Exemple de branchement (clé USB)
    Exemple de branchement (clé USB)
  • Exemple de branchement (clé USB)
    Exemple de branchement (clé USB)

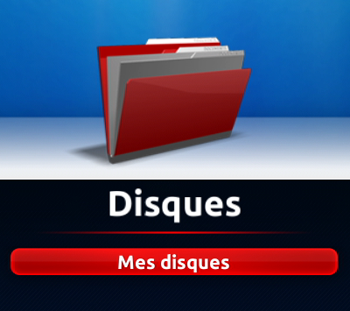

  • Mes Disques
    Mes Disques
  • Onglet du périphérique USB
    Onglet du périphérique USB
    Les modalités de branchement sont identiques pour un disque dur externe et pour une clé USB.

    Brancher le périphérique USB :
    Choisissez le boîtier (Server ou Player) sur lequel vous souhaitez relier votre périphérique. Il peut être relié en façade ou au dos, sur les ports USB disponibles.
    Il vous suffit d'insérer votre périphérique, peu importe si le boîtier est allumé ou non.

    Un périphérique de stockage eSata se connecte sur le port eSata situé sous les ports USB.

    Parcourir et lire le contenu du périphérique depuis votre téléviseur, à l'aide de la télécommande :
    Une fois votre Player allumé, depuis le menu principal et à l'aide de la télécommande, rendez-vous à la rubrique Disques > Mes Disques, à droite.

    Si le périphérique externe de stockage est relié sur le Server il apparaitra dans la partie DISQUES AMOVIBLES DU FREEBOX SERVER.
    S'il est relié sur le Player il apparaitra dans la partie DISQUES AMOVIBLES DU FREEBOX PLAYER.

    Il vous suffit maintenant de positionner le sélecteur sur votre périphérique, puis d'appuyer sur la touche OK afin de le parcourir et de lancer le contenu de votre choix, toujours à l'aide des flèches directionnelles et de la touche OK.

    Si votre périphérique USB n’apparaît pas dans Mes disques après l'avoir branché, procédez à un redémarrage du Player.
    Aussi, rappelez-vous que le périphérique que vous connectez doit être formaté.

    Pourquoi ? Quels périphériques externes brancher ?

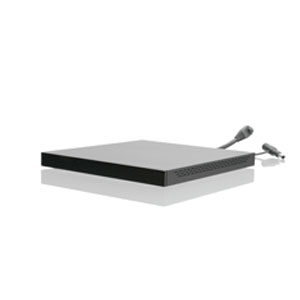

    • Disque Dur officiel Freebox
      Disque Dur officiel Freebox
    • Clé USB
      Clé USB
    • Disque dur externe
      Disque dur externe

      La Freebox mini 4K n'étant pas équipée de disque dur intégré, vous avez la possibilité d'y raccorder un ou plusieurs périphériques de stockage (USB et eSata).
      Le périphérique de stockage vous permettra d'enregistrer vos émissions télévisées ou de déposer des fichiers vidéo que vous pourrez notamment visionner sur votre téléviseur.

      Les types de périphériques suivants peuvent être raccordés aux boîtiers Freebox :

      Si vous utilisez un disque dur ou clé USB personnel, il devra  être formaté à l'aide de l'un des systèmes de fichiers suivants :

      • FAT32 (ou FAT16), limitation de 4 Go maximum par fichier
      • HFS et HFS+
      • NTFS
      • Ext4 (RW)
      • XFS
      Si votre périphérique est neuf et n'a jamais été formaté, un assistant vous proposera le formatage automatique.

      Les périphériques actuels sont généralement tous compatibles.

      Médias compatibles :

      • Formats de lecture de photos : GIF, JPEG, PNG
      • Formats de lecture de musique : MP1, MP3, MPEG4 AAC
      • Formats de lecture de vidéos : Prise en charge des codecs
        H.264/MPEG-4 AVC, MPEG-1, MPEG-2, MPEG-4, VC1, DivX
      Les périphériques connectés au boîtier Player (USB, carte SD) ne pourront pas être considérés comme périphériques de stockage et pourront seulement être lus (visionner des images, vidéos, etc.).



      Comment brancher le périphérique puis comment le parcourir ?



      Si vous avez acheté votre disque dur USB depuis la boutique Free, veuillez suivre les instructions suivantes afin de le raccorder à votre Freebox.



      • Positionnez le disque dur sur votre boîtier Server (qui affiche l'heure) :

        Veillez à ce que les boîtiers soient correctement aérés et non confinés au fond d'un meuble.



      • Raccordez le câble SATA au port rouge (tout en bas) :



      • Raccordez le câble USB au port situé juste au dessus :



      Le disque est automatiquement reconnu. Depuis le téléviseur, son formatage vous sera proposé automatiquement afin de l'initialiser.
      Vous pouvez aussi formater le disque depuis Freebox OS.



      Pour brancher un autre périphérique USB (clé, disque dur), il suffit de l'insérer dans le port USB :




      Attention, dans le cas de l'utilisation d'un disque dur externe, il peut-être nécessaire de l'alimenter en électricité (second port USB ou prise secteur).

      Pourquoi ? Quels périphériques externes brancher ?

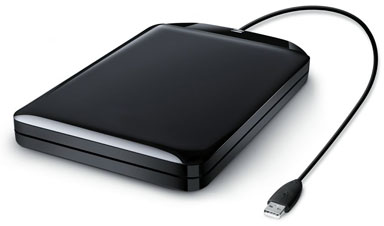

      • Exemple de disque dur externe
        Exemple de disque dur externe
      • Exemple de clé USB
        Exemple de clé USB

        Vous pouvez raccorder un périphérique de stockage au port USB situé le plus haut à l'arrière du boîtier TV, afin de bénéficier d'un espace disque supplémentaire.
        Ce périphérique viendra en effet s'ajouter au disque dur interne du boîtier TV (capacité de 40 Go).
        Les périphériques USB suivants peuvent être raccordés au boîtier TV :

        • Disque dur externe USB
        • Clé USB
        Tout comme le disque intégré au boîtier TV, le périphérique de stockage externe vous permettra de stocker des fichiers vidéo que vous pourrez visionner sur votre écran, mais aussi des fichiers ROM (jeux vidéo).

        Le disque dur / la clé USB doit être formaté(e) à l'aide de l'un des systèmes de fichiers suivants :
        • FAT32 (ou FAT16), avec une limitation de 4 Go maximum par fichier
        • HFS+, soit jusqu'à 16 exaoctets (16*2^60 octets) par fichier
        • XFS, jusqu'à 9 exaoctets (9*2^60 octets) par fichier
        • NTFS est également supporté mais en lecture uniquement

        Les disques durs actuels sont généralement tous compatibles avec le boîtier TV.

        Parcourez la suite de cette série pour plus d'informations sur le raccordement et l'initialisation du périphérique.

        Comment brancher le périphérique ?

        • Port USB à utiliser
          Port USB à utiliser
        • Menu
          Menu
        • Périphérique USB
          Périphérique USB
        • Périphérique USB connecté
          Périphérique USB connecté
        • Liste des médias
          Liste des médias

          Les modalités de branchement sont identiques pour un disque dur externe et pour une clé USB.

          Vous devez insérer le connecteur dans le port USB situé le plus haut, comme le montre l'illustration.

          • Allumez votre boîtier TV.
          • Raccordez votre périphérique au port USB du haut.

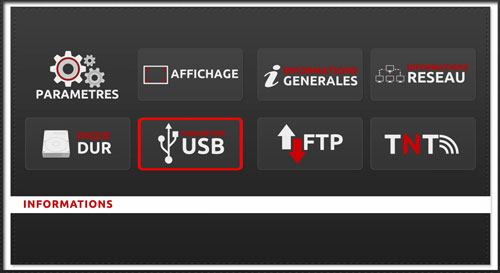

          • Appuyez sur la touche Free de votre télécommande et accédez à la rubrique Paramètres, puis Paramètres USB.

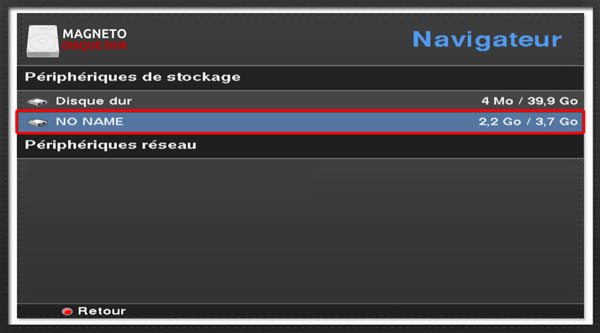

          • La page devrait mentionner votre périphérique USB. Si ce n'est pas le cas, utilisez le bouton Rafraîchir jusqu'à ce qu'il soit reconnu.

          Placez-vous sur le nom de votre périphérique et appuyez sur la touche OK : vous pourrez gérer le contenu de votre espace de stockage (navigateur) et visionner les vidéos enregistrées et/ou déjà présentes.

          Aussi, vous pouvez parcourir les contenus de votre périphérique USB depuis le menu principal puis Magnéto.
