Installation guidée

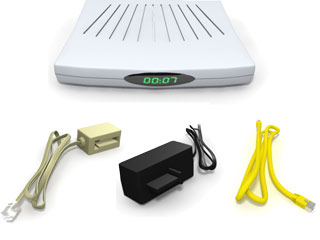

Contenu de votre colis

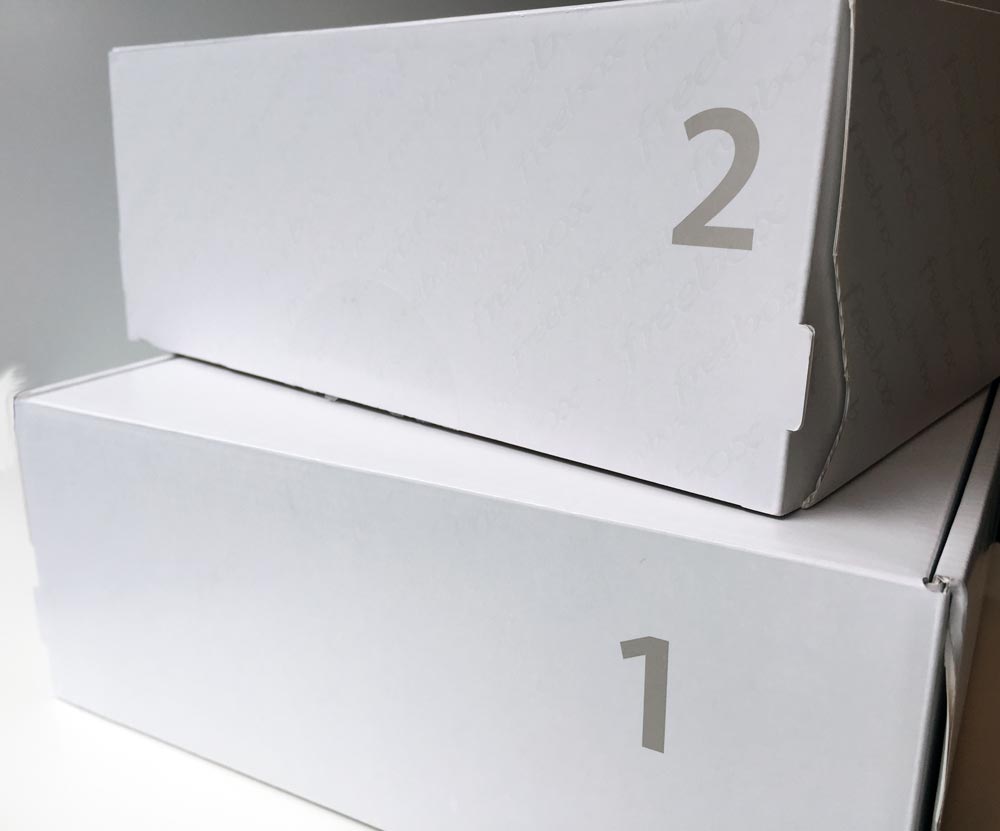

Le colis Freebox Crystal est composé de 4 paquets (2 gros cartons et 2 plus petits).

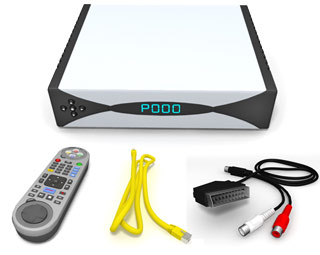

- Boîtier 2 (TV)
- Câble péritel
- Câble Ethernet
-
Télécommande Freebox
2 piles LR03 (incluses) - Fascicule
Carton Freebox 1 :
- Boîtier 1 (ADSL)
- Câble RJ11 et son filtre (DSL)
- Câble Ethernet (RJ45)
- Adaptateur gigogne téléphonique
- Fascicule
Carton FreePlugs :
- 2 FreePlugs + câbles
Relier la Freebox à la prise téléphonique murale
Afin de communiquer avec les équipements Free, votre Freebox (boîtier 1) doit être relié à une prise téléphonique murale :

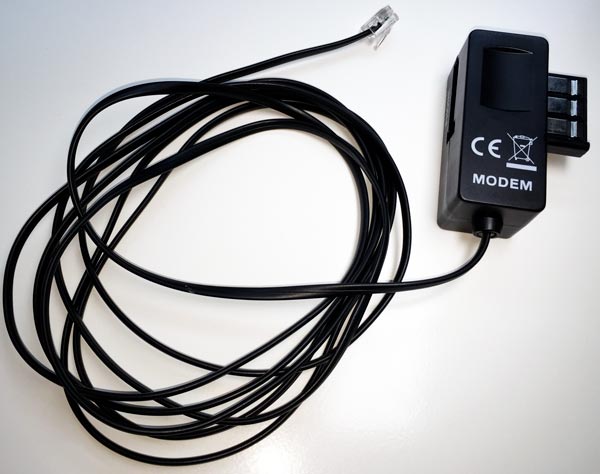

- munissez-vous du câble noir DSL (RJ11 + filtre) ;

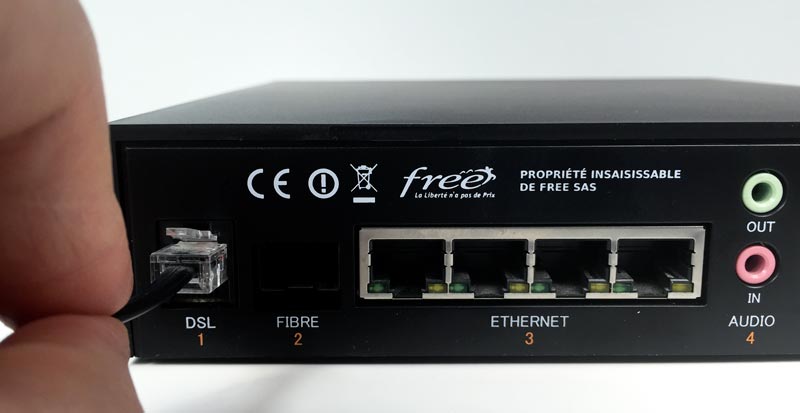

- branchez le connecteur RJ11 du câble (petit embout carré) sur le port xDSL (prise 10) situé au dos du boîtier 1 ;

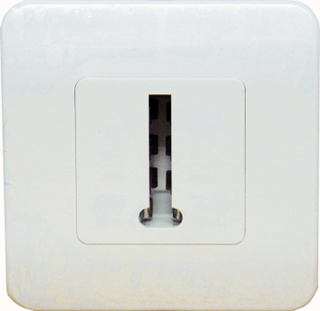

- branchez le filtre (prise MODEM) sur la prise téléphonique murale choisie de votre logement.
Consultez la suite afin de terminer l'installation.
Relier la Freebox à la prise électrique murale (FreePlug)
L'alimentation électrique des boîtiers Freebox requiert l'utilisation des FreePlugs.
Munissez-vous d'un FreePlug (peu importe lequel), et :

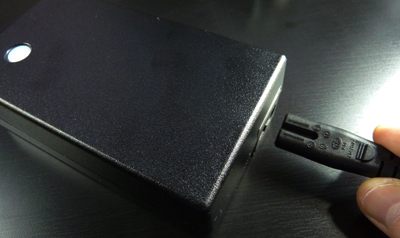

- Connectez-y le double câble (alimentation + Ethernet) : l'embout rond d'alimentation dans le port rond et le connecteur Ethernet dans le port Ethernet du FreePlug (voir galerie d'images ci-dessous).
- Connectez également le câble secteur (côté opposé du FreePlug) dont la prise sera branchée plus tard sur une prise électrique murale.
Votre FreePlug doit maintenant être relié au boîtier 1 :

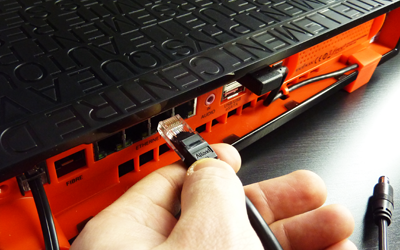

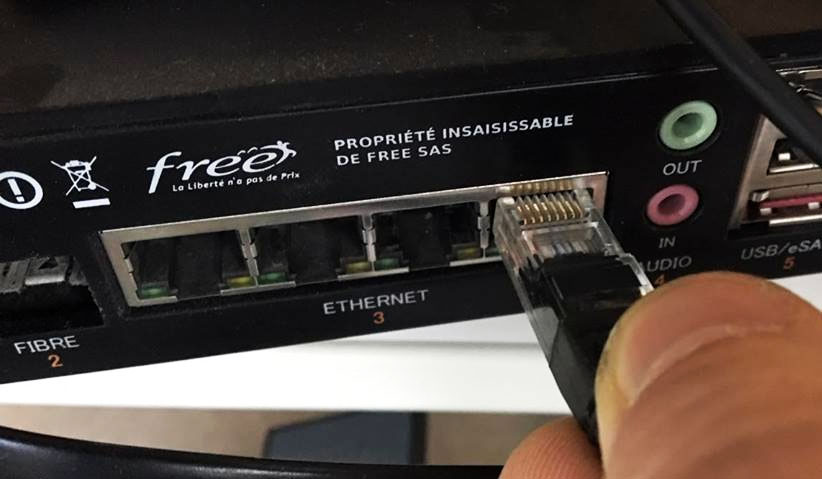

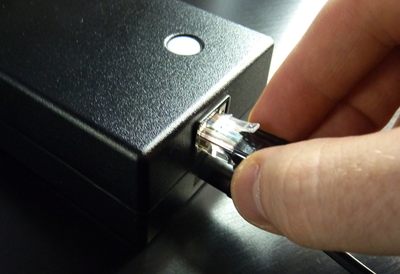

- Branchez le connecteur Ethernet opposé du FreePlug sur n'importe quel port au dos du boîtier 1.

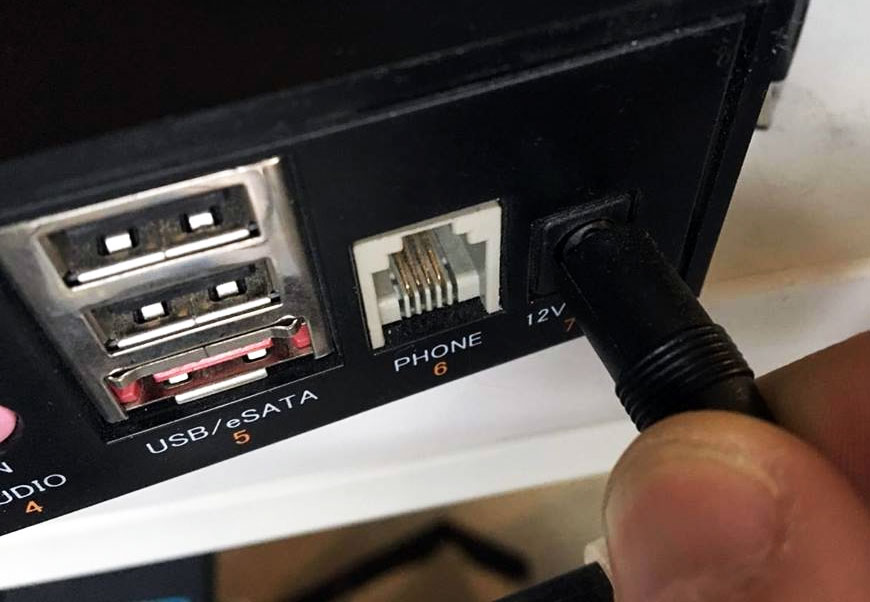

- Branchez le connecteur d'alimentation rond associé sur le port 12V situé à droite, toujours au dos du boîtier 1.

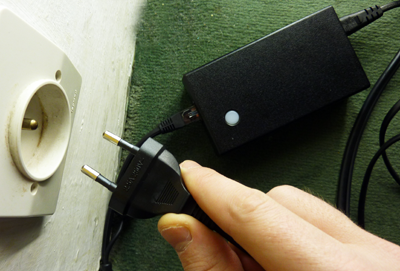

- Enfin, branchez le câble secteur du FreePlug sur la prise électrique murale que vous avez choisie.
Les FreePlugs permettent à vos boîtiers Freebox, en plus de les alimenter électriquement, de communiquer entre eux à travers votre réseau électrique, ce qui vous évite de dresser un câble.
Laisser la Freebox s'initialiser
Une fois l'installation terminée par le branchement du FreePlug (alimentation) sur la prise électrique murale, l'afficheur du boîtier 1 s'allume puis parcourt différentes étapes qui ne nécessitent aucune intervention de votre part.
Vous trouverez le détail de ces étapes à la rubrique L'afficheur de votre Freebox.
La Freebox sera opérationnelle et prête à être configurée/branchée sur votre ordinateur une fois l'heure affichée.
Contenu de votre colis

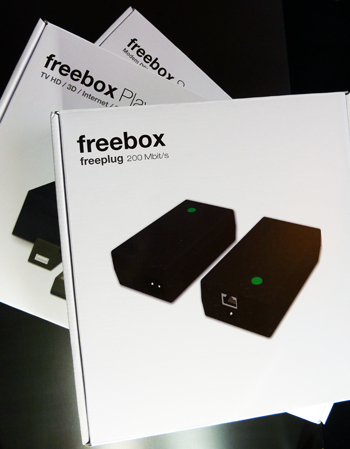

Ensemble du paquet Freebox Revolution

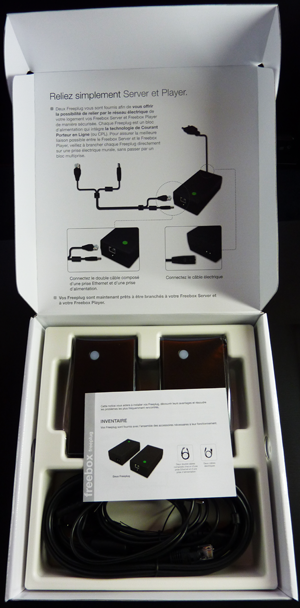

Boîte FreePlugs

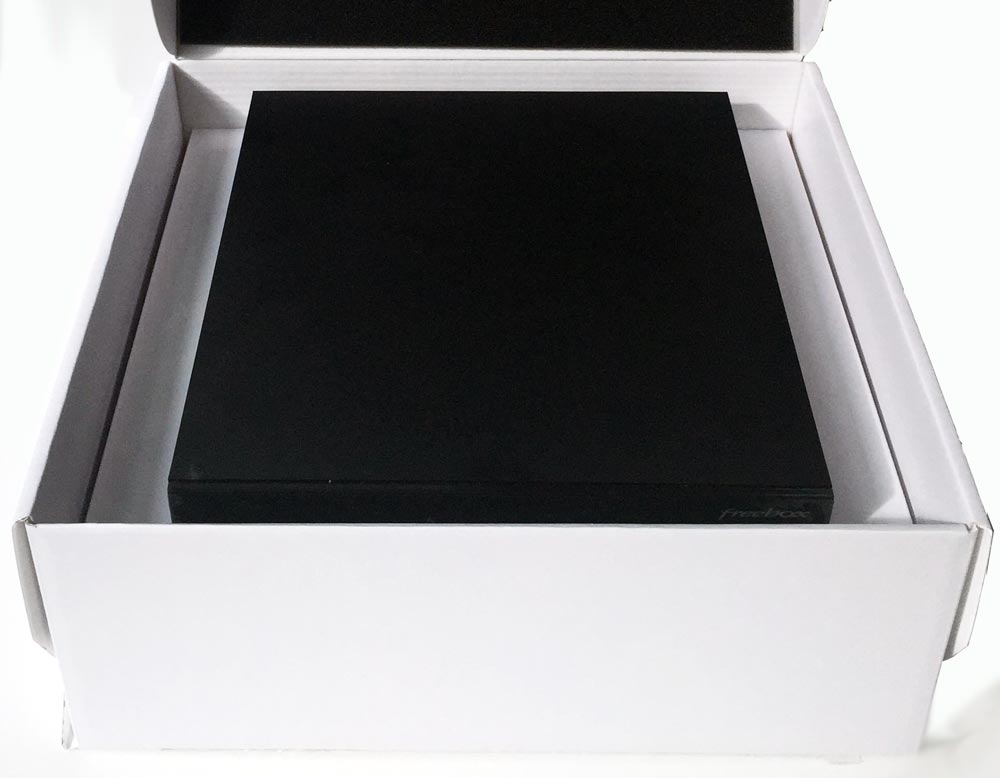

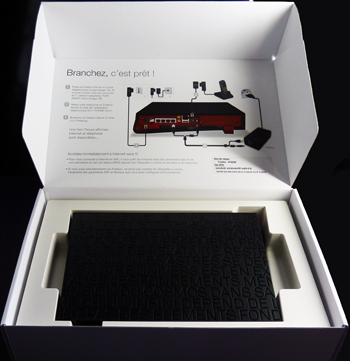

Boîte Freebox Server

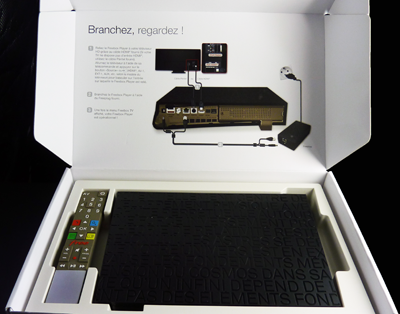

Boîte Freebox Player
Le colis Freebox Révolution est composé de 3 paquets (2 gros cartons et 1 plus petit).
- Boîtier Freebox Server
- Câble RJ11 et son filtre (DSL)
- Câble Ethernet (RJ45)
- Adaptateur gigogne téléphonique
- Adaptateur RJ45 prise murale
- Fascicule
- Freebox Player
- Câble péritel
- Câble HDMI
-
Télécommande Révolution
3 piles AAA (incluses) - Manette de jeux
- Fascicule
- 2 FreePlugs
- 2 Câbles alimentation/Ethernet
- 2 Câbles secteur
Relier la Freebox à la prise téléphonique murale (abonnés ADSL)
Embout du câble DSL à brancher sur DSL
Prise téléphonique murale
Afin de communiquer avec les équipements Free, votre Freebox Server doit être relié à une prise téléphonique murale.
- Munissez-vous du câble noir DSL (RJ11 + filtre) ;

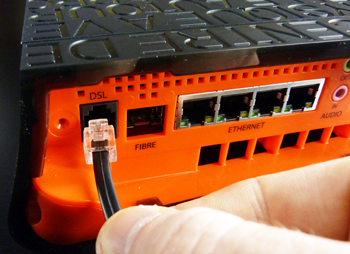

- Branchez le connecteur RJ11 du câble (petit embout carré) sur le port DSL situé au dos du Freebox Server ;
- Branchez le filtre (prise MODEM) sur la prise téléphonique murale choisie.
Si votre logement n'est pas équipé de prise en T mais de prise RJ45, utilisez l'adaptateur fourni (ADAPT).
Poursuivez la lecture afin de terminer l'installation.
Relier la Freebox à la prise électrique murale (FreePlug)
Brancher les embouts alimentation et Ethernet
Brancher l'embout du câble secteur
Relier l'embout Ethernet (venant du FreePlug) au Server
Relier l'embout alimentation (venant du FreePlug) au Server

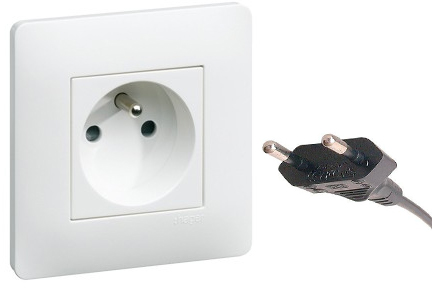

Brancher la prise électrique au secteur
L'alimentation électrique des boîtiers Freebox requiert l'utilisation des FreePlugs.
Munissez-vous d'un FreePlug (peu importe lequel), et :

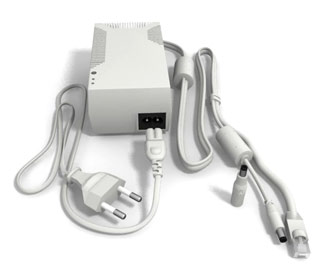

- Connectez-y le double câble (alimentation + Ethernet) : l'embout rond d'alimentation dans le port rond et le connecteur Ethernet dans le port Ethernet du FreePlug (voir galerie d'images ci-dessus).
- Connectez également le câble secteur (côté opposé du FreePlug) dont la prise sera branchée plus tard sur une prise électrique murale.
Votre FreePlug doit maintenant être relié au Freebox Server :
- Branchez le connecteur Ethernet opposé du FreePlug sur n'importe quel port au dos du Freebox Server.
- Branchez le connecteur d'alimentation rond associé sur le port 12V situé à droite, toujours au dos du Server.
- Enfin, branchez le câble secteur du FreePlug sur la prise électrique murale que vous avez choisie.
Les FreePlugs permettent à vos boîtiers Freebox, en plus de les alimenter électriquement, de communiquer entre eux à travers votre réseau électrique ce qui vous évite de dresser un câble.
Laisser la Freebox s'initialiser
Exemple d'étape
Heure affichée = Freebox prête
Une fois l'installation terminée par le branchement du FreePlug (alimentation) sur la prise électrique murale, l'afficheur du Freebox Server s'allume puis parcourt différentes étapes qui ne nécessitent aucune intervention de votre part.
Vous trouverez le détail de ces étapes à la rubrique L'afficheur de votre Freebox.
La Freebox sera opérationnelle et prête à être configurée/branchée sur votre ordinateur une fois l'heure affichée.
Contenu de votre colis
2 colis Freebox Mini 4K

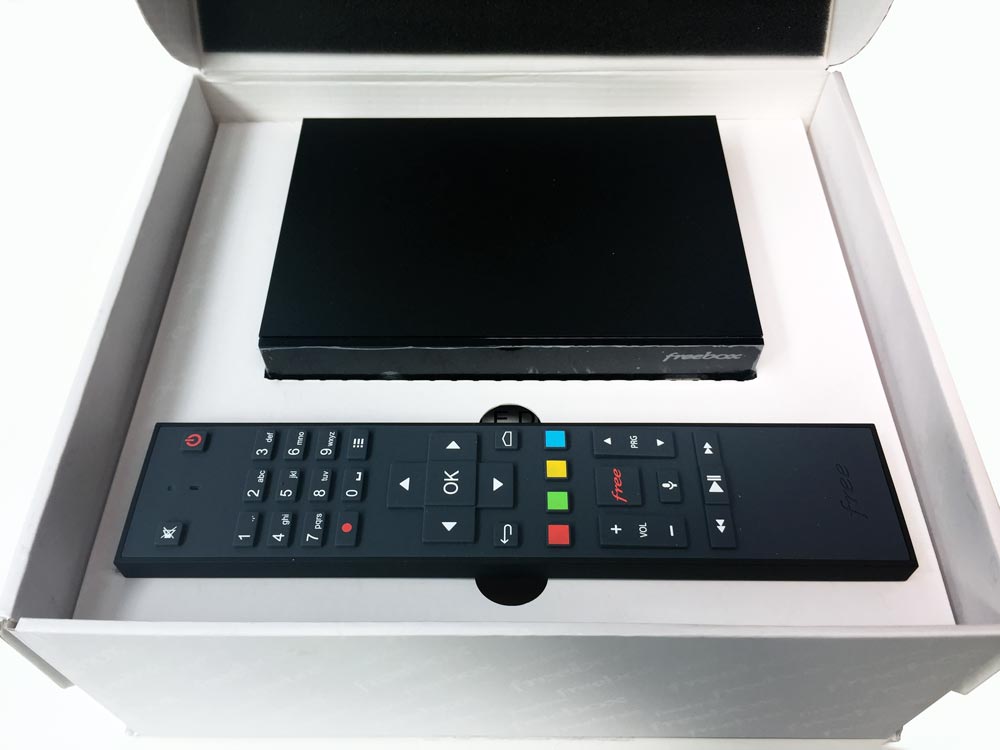

Colis Freebox Player Mini
Colis Freebox Server Mini
Le colis Freebox mini 4K est composé de 2 paquets (numérotés 1 et 2).
- Boîtier Freebox Server Mini
- 2 boîtiers FreePlug (alimentation/CPL)
- Câble RJ11 et son filtre (DSL)
- Câble Ethernet (RJ45)
- Adaptateur gigogne téléphonique
- Adaptateur RJ45 prise murale
- Fascicule
Kit câble ADSL comprenant :
- Freebox Player mini 4K
- Câble HDMI
- Câble Ethernet (RJ45)
- Télécommande (piles incluses)
- Fascicule
Kit câble décodeur TV comprenant :
Relier la Freebox à la prise téléphonique murale (abonnés ADSL)
Câble ADSL
Port DSL (1)- Prise téléphonique murale
Afin de communiquer avec les équipements Free, votre Freebox Server Mini doit être relié à une prise téléphonique murale.
- Munissez-vous du câble noir DSL (RJ11 + filtre) ;
- Branchez le petit connecteur carré (RJ11) du câble sur le port DSL (1) situé au dos du Freebox Server Mini ;
- Branchez le filtre (prise MODEM) sur la prise téléphonique murale choisie dans votre logement.
Si votre logement n'est pas équipé de prise en T mais de prise réseau RJ45, utilisez l'adaptateur fourni (ADAPT).
Poursuivez la lecture afin de terminer l'installation.
Relier la Freebox à la prise électrique murale
- Brancher les embouts alimentation et Ethernet
- Brancher l'embout du câble secteur
Insérer l'embout d'alimentation dans le port 12V
Insérer le câble Ethernet dans un port
Brancher à la prise électrique murale
L'alimentation électrique des boîtiers Freebox requiert l'utilisation des FreePlugs.
Munissez-vous d'un FreePlug (peu importe lequel), et :
- Connectez-y le double câble (alimentation + Ethernet) : l'embout rond d'alimentation dans le port rond et le connecteur Ethernet dans le port Ethernet du FreePlug (voir galerie d'images ci-dessus).
- Connectez également le câble secteur (côté opposé du FreePlug) dont la prise sera branchée plus tard sur une prise électrique murale.
Votre FreePlug doit maintenant être relié au Freebox Server :
- Branchez le connecteur Ethernet opposé du FreePlug sur n'importe quel port Ethernet (3) au dos du Freebox Server.
- Branchez le connecteur d'alimentation rond associé sur le port 12V (7), toujours au dos du Server.
- Enfin, branchez le câble secteur du FreePlug sur la prise électrique murale que vous avez choisie.
Les FreePlugs permettent à vos boîtiers Freebox, en plus de les alimenter électriquement, de communiquer entre eux à travers votre réseau électrique ce qui vous évite de dresser un câble.
La Freebox mini 4K peut aussi communiquer en WiFi, mais il faudra le configurer.
Laisser la Freebox s'initialiser
Une fois l'installation terminée par le branchement de la prise électrique, l'afficheur du Freebox Server Mini s'allume puis parcourt différentes étapes qui ne nécessitent aucune intervention de votre part.
Vous trouverez le détail de ces étapes à la rubrique L'afficheur de votre Freebox.
La Freebox sera opérationnelle et prête à être configurée/branchée sur votre ordinateur une fois l'heure affichée.
Contenu de votre colis
Le colis Freebox Delta est composé de 4 paquets (3 si non souscription à l'option sécurité).
- Boîtier Freebox Server
- Câble RJ11 + son filtre (MODEM)
- Câble Ethernet (RJ45)
- Adaptateur gigogne téléphonique pour téléphone fixe
- Guide de démarrage
- Freebox Player
- Câble HDMI
- Câble Ethernet (RJ45)
- Télécommande (soft touch)
- Guide de démarrage
- 2 x FreePlugs (alimentation/CPL) et leur câble
- Caméra WiFi
- Détecteur d'ouverture de porte
- Détecteur de mouvements
- Télécommande
- Piles et accessoires
Relier la Freebox à la prise téléphonique murale (ou fibre)
Afin de communiquer avec les équipements Free, votre Freebox Server doit être relié à une prise téléphonique murale (ou à une prise fibre*).
- Munissez-vous du câble téléphonique RJ11 ;
-
Branchez le petit connecteur carré (RJ11) du câble sur le port ADSL situé au dos du Freebox Server :
-
Branchez l'embout carré opposé dans le bloc T :
-
Branchez enfin le bloc dans la prise téléphonique murale choisie dans votre logement :
Si votre logement n'est pas équipé de prise en T mais de prise réseau RJ45, utilisez il vous suffit de relier le câble téléphonique RJ11 à votre Freebox et au port RJ45 mural (compatible), sans utiliser le bloc T :
Relier la Freebox à une prise électrique murale
L'alimentation électrique des boîtiers Freebox requiert l'utilisation des FreePlugs. Ceux-ci sont fournis dans leur propre carton, intitulé "FreePlugs" : veuillez le déballer sans oublier de sortir les câbles d'alimentation, dans leurs logements situés sur les côtés de la boîte.
-
Munissez-vous d'un FreePlug (vous pouvez utiliser n'importe lequel). Reliez-le à votre Freebox Server à l'aide du connecteur USB-C, à brancher sur le port A (de couleur grise). Le sens d'insertion n'importe pas :
-
Connectez le câble d'alimentation au FreePlug :
-
Branchez ensuite la prise électrique du FreePlug sur une prise électrique murale de votre logement :
Votre boîtier s'allume et entame ses différents étapes d'initialisation !
Les FreePlugs permettent à vos boîtiers Freebox, en plus de les alimenter électriquement, de communiquer entre eux à travers votre réseau électrique.
Laisser la Freebox s'initialiser
Une fois l'installation terminée par le branchement de la prise électrique, l'afficheur du Freebox Server s'allume puis parcourt différentes étapes qui ne nécessitent aucune intervention de votre part.
Vous trouverez le détail de ces étapes à la rubrique L'afficheur de votre Freebox.
La Freebox sera opérationnelle et prête à être configurée/branchée sur votre ordinateur une fois l'heure affichée :
L'heure disparaît rapidement pour laisser place à un petit témoin lumineux qui se déplace sur la façade.
Contenu de votre colis
La Freebox One est livrée dans un carton unique.
- Boîtier Freebox One
- Télécommande
- Adaptateur T pour téléphone fixe
- Bloc T
- Câble téléphonique RJ11
- Câble Ethernet RJ45
- Bloc d'alimentation
- Câble HDMI
Relier la Freebox à votre téléviseur
Votre Freebox doit utiliser la connectique HDMI afin de fonctionner sur votre téléviseur.
-
Munissez-vous du câble HDMI fourni ;
-
Branchez un de ses connecteurs sur le port N au dos de la Freebox :
-
Et l'autre connecteur au dos de votre téléviseur :
Relier la Freebox à la prise téléphonique murale (ou fibre)
Afin de communiquer avec les équipements Free, votre Freebox One doit être reliée à une prise téléphonique murale (ou à une prise fibre).
-
Munissez-vous du câble téléphonique RJ11 ;
-
Branchez le petit connecteur carré (RJ11) du câble sur le port A situé à gauche au dos de la Freebox :
-
Branchez l'embout opposé dans le bloc T :
-
Branchez enfin ce bloc dans la prise téléphonique murale choisie dans votre logement.
Relier la Freebox à une prise électrique murale
-
Munissez-vous du bloc d'alimentation et connectez son petit embout rond sur le port J au dos de la Freebox, à droite :
-
Branchez ensuite le bloc d'alimentation sur une prise électrique :
- Votre boîtier s'allume et entame ses différents étapes d'initialisation.
Laisser la Freebox s'initialiser
Une fois l'installation terminée par le branchement de la prise électrique, l'afficheur de la Freebox s'allume puis parcourt différentes étapes qui ne nécessitent aucune intervention de votre part.
Vous trouverez le détail de ces étapes à la rubrique L'afficheur de votre Freebox.
La Freebox sera opérationnelle et prête à être configurée/branchée sur votre ordinateur une fois l'heure affichée.
Vidéo tuto : comment installer votre Server Pop
J'ai une offre Fibre J'ai une offre ADSL
L'installation en fibre optique est assurée par le technicien fibre lorsqu'il procède au raccordement de votre domicile.
Toutefois, en cas de besoin, reportez-vous à la vidéo d'installation fibre ci-dessous, au guide de démarrage présent dans le carton de la Freebox ou à l'aide textuelle de notre site.
Contenu de votre colis
Si vous avez choisi tous les équipements, le colis Freebox Pop est composé de 3 paquets.
- Carton Freebox Server
-
- 1. Boîtier Freebox Server
- 2. Bloc alimentation USB-C
- 3. Câble RJ11 à connecteurs rouges + filtre
- 4. Guide de démarrage
- 5. Bloc T ADSL
- 6. Adaptateur gigogne téléphonique pour téléphone fixe
- 7. Câble Ethernet (RJ45)
- 8. Module SFP (fibre uniquement)
- 9. Jarretière optique (fibre uniquement)
- Carton Freebox Player (optionnel)
-
- 1. Boîtier Freebox Player
- 2. Bloc alimentation
- 3. Guide de démarrage
- 4. Câble HDMI
- 5. Télécommande
- 6. 2 piles
- Carton Répéteur WiFi (optionnel)
-
- 1. Boîtier répéteur WiFi
- 2. Bloc alimentation USB-C
- 3. Guide de démarrage
- 4. Câble Ethernet (RJ45)
Branchement 1/2 : raccord du boîtier Server au réseau
Afin de communiquer avec les équipements Free, votre Freebox Server doit être relié à votre prise fibre optique.
Si vous ne disposez pas de la fibre, la connexion se fera en xDSL à l'aide de votre prise téléphonique murale (ou prise réseau).
INSTALLATION EN FIBRE
L'installation en fibre optique est assurée par le technicien fibre lorsqu'il procède au raccordement dans votre domicile.
Toutefois, en cas de besoin, reportez-vous à la vidéo installation fibre ci-dessus, au guide de démarrage présent dans votre carton ou à l'aide textuelle de notre site.
INSTALLATION EN ADSL
-
Munissez-vous du câble téléphonique RJ11 et insérez le petit connecteur carré rouge (RJ11) dans le port DSL rouge situé au dos du Freebox Server :
-
Branchez l'autre connecteur rouge dans le bloc T :
- Branchez ce dernier dans la prise téléphonique de votre logement.
Branchement 2/2 : relier la Freebox à une prise électrique murale
INSTALLATION EN FIBRE
L'installation en fibre optique est assurée par le technicien fibre lorsqu'il procède au raccordement dans votre domicile.
Toutefois, en cas de besoin, reportez-vous à la vidéo installation fibre ci-dessus, au guide de démarrage présent dans votre carton ou à l'aide textuelle de notre site.
-
Munissez-vous du bloc d'alimentation USB C et branchez le connecteur dans le port ALIM :
- Branchez enfin le bloc sur une prise électrique murale de votre logement :
Laisser la Freebox s'initialiser
Une fois l'installation terminée par le branchement de la prise électrique, l'afficheur du Freebox Server s'allume puis parcourt différentes étapes qui ne nécessitent aucune intervention de votre part.
Vous trouverez le détail de ces étapes à la rubrique L'afficheur de votre Freebox.
La Freebox sera opérationnelle et prête à être configurée/branchée sur votre ordinateur une fois l'heure affichée :
L'heure disparaît après quelques minutes ; un point blanc en façade du boîtier indique alors son bon fonctionnement.
Vidéo
Pour accéder à la vidéo Installation de votre Freebox HD v5, cliquez ici.Cette vidéo complète vous guidera dans l'installation de votre Freebox HD, incluant le boîtier ADSL pour Internet & Téléphone ainsi que le boîtier TV pour la Télévision et les contenus multimédias.
Vous pouvez également parcourir les diapositives suivantes si vous préférez un support textuel.
Elles aborderont l'installation du boîtier ADSL, pour le boîtier TV accédez à la rubrique Mettre en place votre boîtier.
Contenu de votre colis
Contenu Colis 1 - Boîtier ADSL
Contenu Colis 2 - Boîtier TV
Contenu 2 petits cartons - 2 FreePlugs
Le colis Freebox HD est composé de 4 cartons (2 gros cartons et 2 plus petits).
- Boîtier ADSL
- Câble RJ11 + filtre
- Câble Ethernet (RJ45)
- Adaptateur gigogne téléphonique
- Notice
- Boîtier TV
- Câble Ethernet (RJ45)
- Câble péritel
- Télécommande Freebox HD
- 4 piles AAA LR3
- FreePlug
- Câble d'alimentation
Préparer la connectique pour le téléphone
RJ11 sur le port "Téléphone"
Un adaptateur est fourni pour faciliter ce raccordement. Pour des raisons pratiques, vous pouvez le brancher dès à présent car il permettra le branchement ultérieur de votre combiné (ligne Freebox).
Pour cela, branchez le port RJ11 (carré) de cet adaptateur gigogne sur le port Téléphone situé au dos du boîtier Freebox.
C'est sur la prise en T, semblable à une prise téléphonique murale, que vous pourrez brancher votre combiné téléphonique (associé à la ligne Freebox en 09).
Relier la Freebox à la prise téléphonique murale
Port xDSL
Prise téléphonique murale
Munissez-vous du câble noir RJ11 + filtre.
Branchez le port RJ11 du câble sur le port xDSL situé au dos de la Freebox.
Branchez le filtre (prise MODEM) sur la prise téléphonique murale choisie.
Relier la Freebox à la prise électrique murale
Munissez-vous d'un FreePlug.Branchez le connecteur rond (avec l'embout adaptateur) sur le port 12 V situé au dos de la Freebox, à droite.
Branchez le câble secteur sur la prise électrique murale choisie.
Laisser la Freebox s'initialiser
Après avoir terminé votre installation par le branchement du bloc d'alimentation, l'afficheur de la Freebox s'allume puis parcourt différentes étapes qui ne nécessitent aucune intervention de votre part.Vous trouverez le détail de ces étapes à la rubrique L'afficheur de votre Freebox.
La Freebox sera opérationnelle et prête à être configurée/branchée sur votre ordinateur après l'affichage de l'heure.
FreePlugs
Câble secteur
Branchement électrique
Association en cours
FreePlugs associés
Les FreePlugs sont des blocs d'alimentation permettant aussi aux boîtiers ADSL et TV de communiquer entre eux grâce à la technologie du CPL (via le réseau électrique).
En effet, le boîtier TV ayant besoin de recevoir les informations (flux vidéo/audio), il lui est indispensable de communiquer avec le boîtier ADSL.
Dans un premier temps, il va donc falloir associer les FreePlugs afin qu'ils se reconnaissent et puissent, par la suite, échanger à travers votre réseau électrique.
Pour cela :
- Connectez le câble secteur sur un boîtier FreePlug.
- Branchez l'autre extrémité de ce câble sur une prise électrique murale (multiprise pour débuter). Après avoir clignoté quelques secondes, une diode verte fixe s'allume.
- Répétez ensuite ces deux premiers points avec l'autre FreePlug (connectez-le, lui aussi, pour le moment, à la même multiprise électrique).
- Une fois les deux FreePlugs sous tension, procédez à leur association : maintenez enfoncé, sur un premier boîtier FreePlug, le petit bouton noir pendant 2 secondes maximum puis relâchez-le. La diode orange clignote : vous devez dès cet instant effectuer la même manipulation sur l'autre FreePlug (bouton noir 2 secondes maximum).
Les boîtiers FreePlugs sont associés lorsque leurs diodes vertes (alimentation) ET oranges (association) sont fixes.
Si seul le témoin vert est allumé, l'étape d'association des deux FreePlugs doit être relancée.
Les FreePlugs peuvent ensuite être débranchés (pour être éventuellement déplacés) et sont prêts à être reliés aux boîtiers ADSL et TV (poursuivez l'installation en consultant les diapositives suivantes).
Également, il faudra relier le câble d'alimentation (petit embout noir) et le câble Ethernet au FreePlug v2 (consultez les photos dans la galerie ci-dessous).
FreePlug v2
Cette fiche ne concerne pas la box sélectionnée (Box 4G+). Pour consulter les fiches en rapport avec la box sélectionnée, utilisez les entrées sur la gauche.
Si vous souhaitez consulter cette fiche pour une autre box, veuillez la sélectionner en bas de votre écran, à côté du champs de recherche.
Fiche n° 487 accessible à l'adresse URL : https://www.free.fr/assistance/487.html
Assistance Free - © Free - MCRA
Contacter un conseiller en direct par webcam
